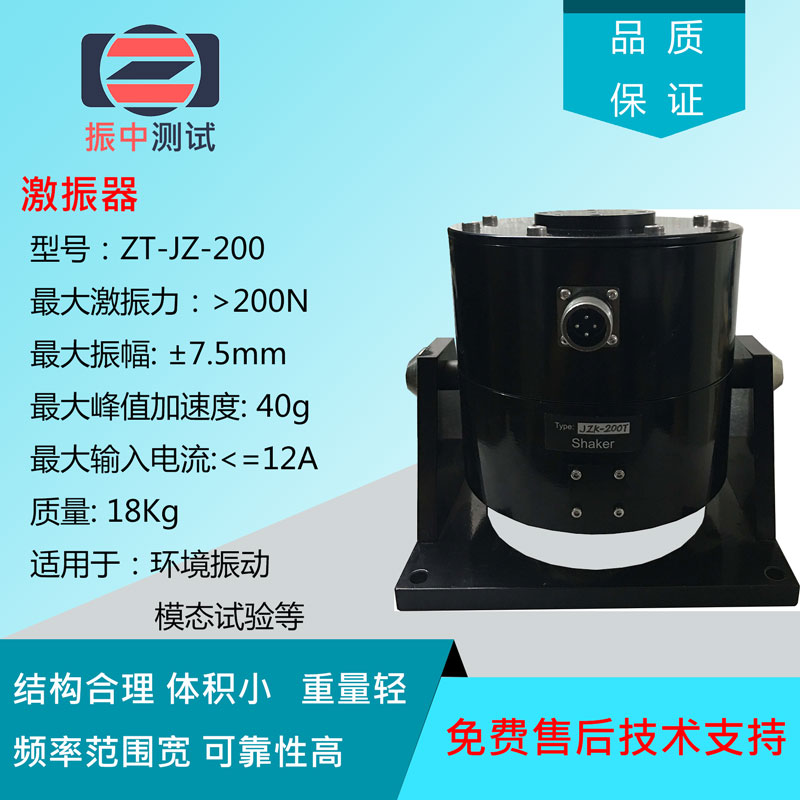

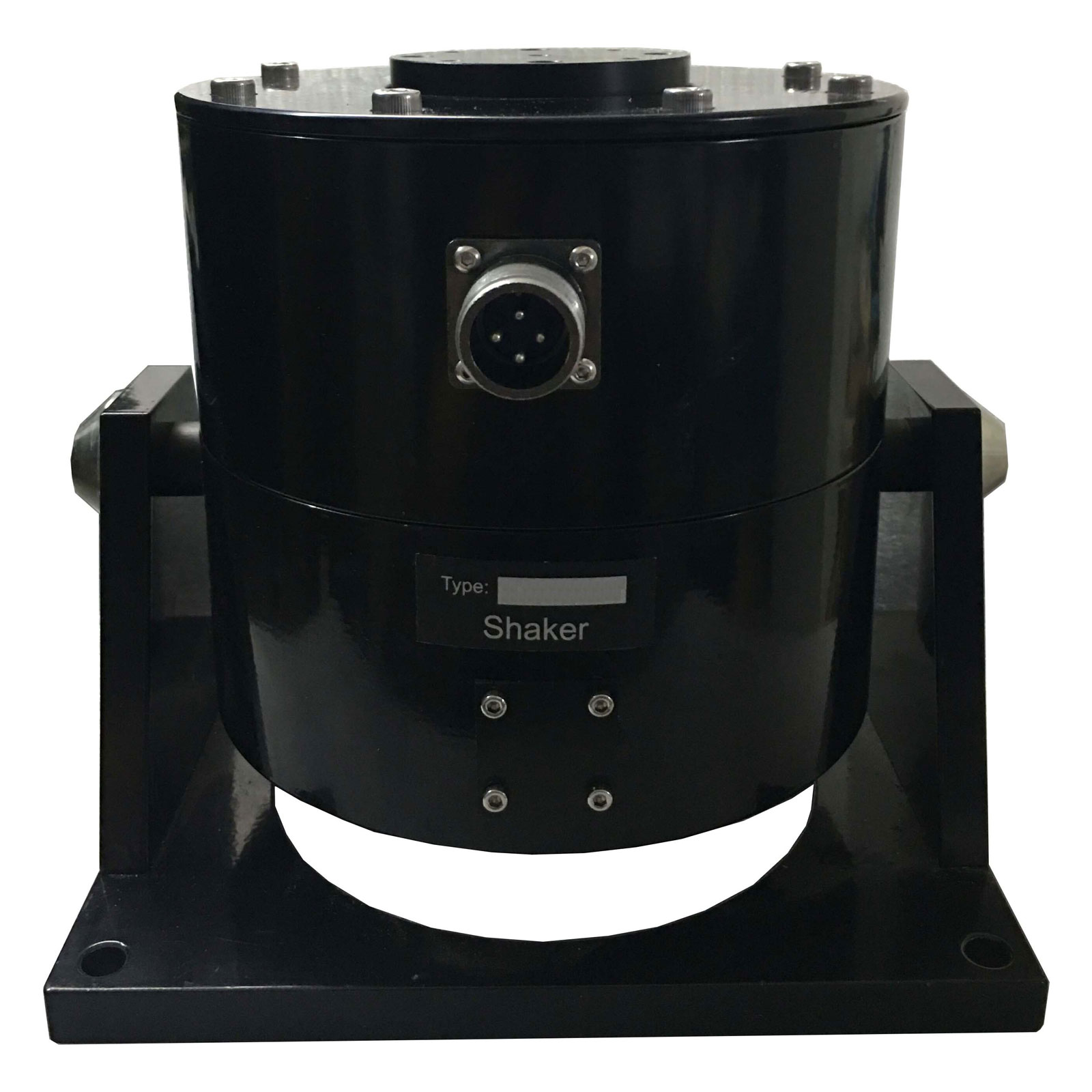

ZT-JZ-200 200N 模態激振器
1.??? 技術指標?型??? 號ZT-JZ-20JZK-50JZK-150JZK-200TJZK-500JZK-1000最大激振力（N）≥20≥50≥150≥200≥500≥1000最大振幅 （mm）± 4± 5± 7.5± 7.5± 12.5± 12.5最大峰值加速度202040454045最大輸入電流(Arms)≤2.5
- 技術文檔： 文檔下載
技術指標
型 號ZT- | JZ-20 | JZ-50 | JZ-150 | JZ-200 | JZ-500 | JZ-1000 |
最大激振力（N） | ≥20 | ≥50 | ≥150 | ≥200 | ≥500 | ≥1000 |
最大振幅 （mm） | ± 4 | ± 5 | ± 7.5 | ± 7.5 | ± 12.5 | ± 12.5 |
最大峰值加速度 | 20 | 20 | 40 | 45 | 40 | 45 |
最大輸入電流(Arms) | ≤2.5 | ≤4.5 | ≤12 | ≤12 | ≤30 | ≤30 |
頻率范圍 (Hz) | 20-10k | 10-10k | 10-5k | 10-5k | 5-2k | 5-2k |
動圈直流電阻 | 2Ω | 2.3Ω | 0.8Ω | 0.7Ω | 0.7Ω | 0.7Ω |
可動部件質量 (Kg) | 0.1 | 0.25 | 0.45 | 0.54 | 1.25 | 2.2 |
外形尺寸 | Φ96×132（H） | Φ138×165(H) | Φ180×175(H) | Φ180×200(H) | Φ220×260(H) | Φ240×350(H) |
安裝孔尺寸 | 105×80 /4-Φ9 | 150×120 /4-Φ10 | 200×160 /4-Φ10 | 200×160 /4-Φ10 | 240×190 /4-Φ11 | 240×200 /4-Φ10 |
重量（Kg） | 2.5 | 8.1 | 19 | 19 | 33 | 62 |
輸出/連接方式 | 臺面Φ26 / M5 | 臺面Φ30 / M5 | 臺面Φ40 / M5 | 臺面Φ50 / M5 | 臺面Φ170 / M5 | 臺面Φ80 / M5 |
推薦配套功放 | ZT5702 (200W) | ZT5702 (200W) | ZT5702 (200W) /ZT5705 (500W) | ZT5702 (200W) /ZT5705 (500W) | ZT5708 (800W) | ZT5715 (1500W) |
