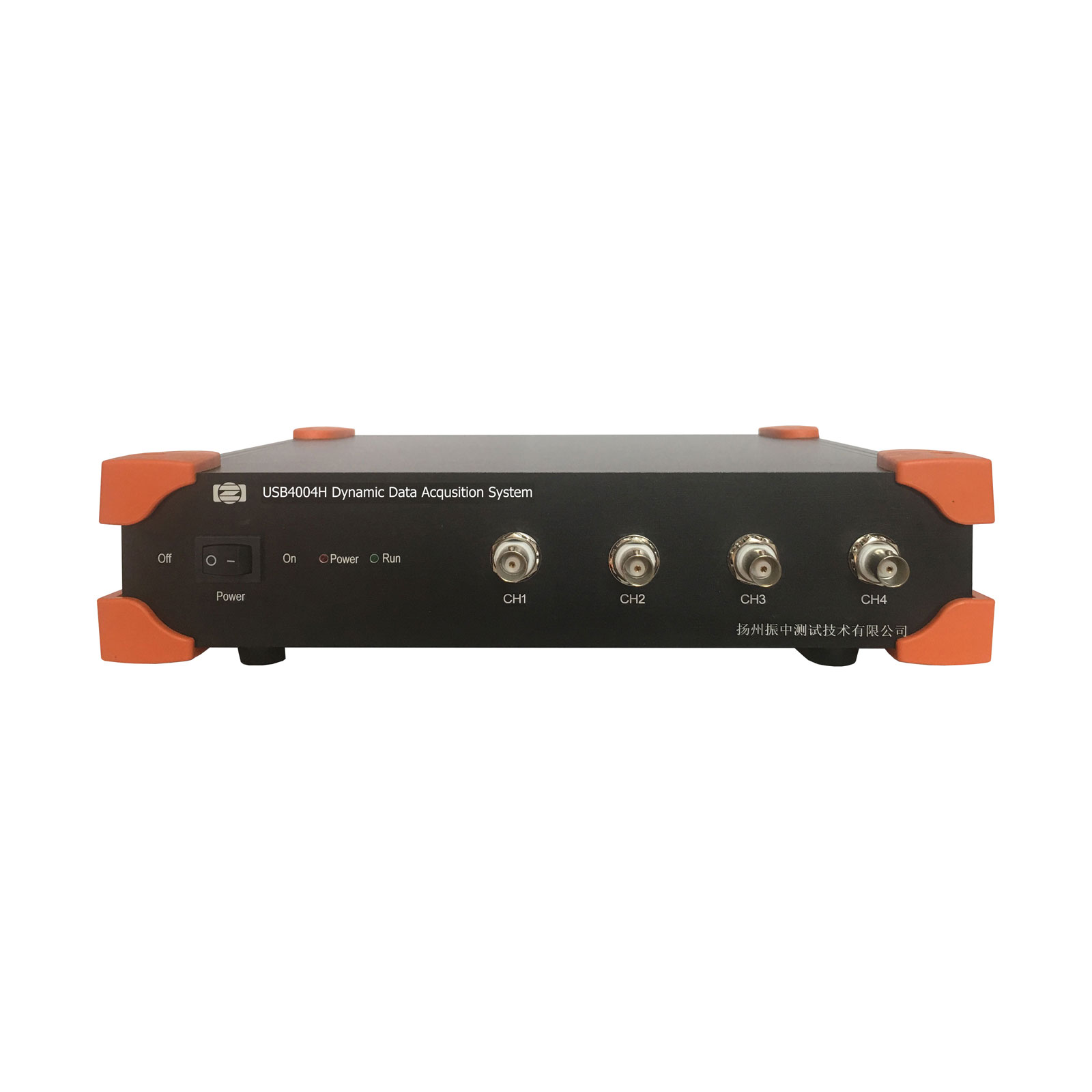

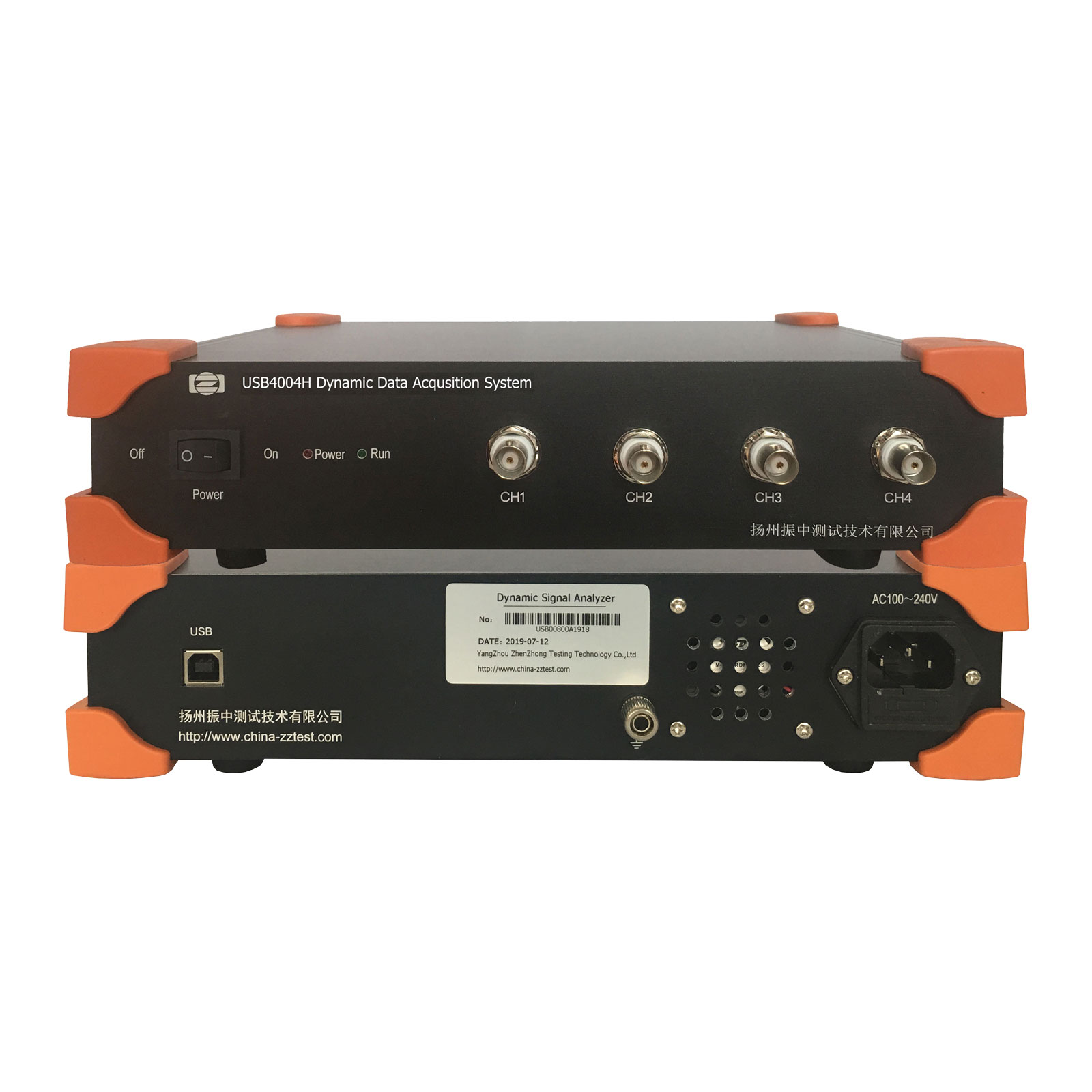

4通道高速信號分析儀主要技術指標

1、輸入通道數: 4

2、AD分辨率: 16位

3、采樣方式: 并行同步采樣

4、采樣速率: 最高1MHz/CH，多檔可設置

5、數據傳輸接口:USB2.0

6、信噪比：≥90 dB

7、系統準確度: 電壓輸入優于0.5％，電荷輸入優于1％

8、線性度: 滿度的0.1％

9、輸入方式：電壓/IEPE/電荷輸入，可通過軟件設置

10、電壓輸入范圍: ±10VP

IEPE激勵電源：(4mA±1mA) /(20-24VDC)

電荷輸入范圍: ±100000Pc

11、最大分析頻寬

電壓輸入：DC-250KHz（-3dB）

IEPE輸入：0.3Hz-250KHz（-3dB）

電荷輸入：0.3Hz-250KHz（-3dB）

12、硬件放大倍數

   電壓/IEPE輸入：1倍、10倍、100倍

   電荷輸入：    0.1倍、1倍、10倍、100倍

13、濾波器：每通道獨立的模擬濾波+數字抗混疊濾波

 截止頻率:采樣速率的1/2.56倍,設置采樣速率時同步設定

 阻帶衰減:約100dB/oct

14、外形尺寸: W269mm×H68mm×D228mm

15、供電電源: 100 – 240V AC ,50/60HZ

16、工作溫度: 0~ 40℃

17、重量： 2.5Kg
